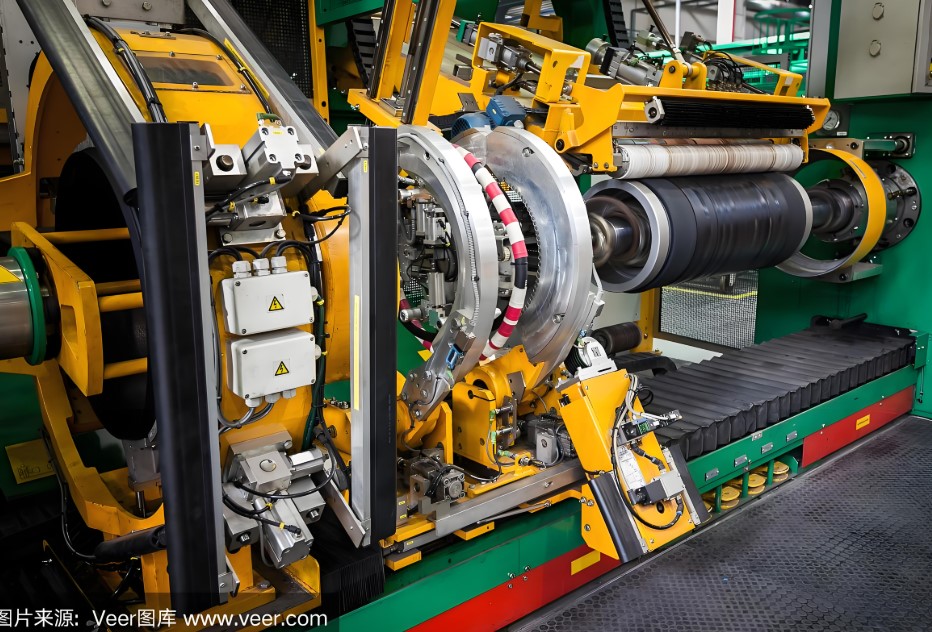

安全地毯在轮胎成型机中的应用是工业安全防护的关键技术之一，其设计需针对轮胎制造中高速运动部件（如传递环、贴合鼓等）的撞击和缠绕风险。以下从核心功能、技术特性及实际应用维度分析其特点：
一、 分区防护与联动控制策略
1. 危险区域精细化划分
轮胎成型机主操作区通常划分为多个独立地毯区域（如SM1-SM5）。当操作员踩踏某一区域时：
- 触发停机 ：该区域及相邻区域的危险运动（如传递环高速移动）立即停止，防止撞击伤害；
- 禁止重启 ：需操作员完全退出危险区并手动复位后设备才可恢复运行，避免二次事故。
2. 例外工位的特殊逻辑
贴合鼓和带束层毂工位因需人工介入，允许在安全地毯触发后以 脚踏点动模式低速运行 ，符合欧洲机械指令（EN 1760-1）对“干预性操作”的安全豁免要求。
二、 安全等级与系统集成
1. 高等级安全认证
安全地毯需配合专用控制器（如Bircher ESD3系列）使用，构成符合EN ISO 13849-1性能等级e（PL e CAT3）的系统，满足SIL 3安全完整性要求。控制器实时监测地毯线路状态，对短路、断路等故障触发蜂鸣报警并强制停机。
2. 冗余设计提升可靠性
- 四线制电路 ：通过双回路信号检测（常开/常闭触点冗余），防止单点失效导致防护失灵；
- 多毯协同 ：支持≤8块地毯串联/并联至单一控制器，扩展防护范围（如大型成型机操作区全覆盖）。
三、 材料与结构特性
1. 耐候与抗损设计
| 特性 | 参数/表现 | 适用场景 |
|----------------|-----------------------------------|---------------------------|
| 表面材质 | 载重PVC或EPDM橡胶 | 防滑、抗剥离 |
| 防护等级 | IP65-IP67 | 防尘、防水、抗焊渣溅射 |
| 化学抗性 | 耐受酸、碱、盐腐蚀 | 轮胎胶料化学环境 |
| 机械寿命 | >100万次触发 | 高频次作业环境 |
2. 定制化尺寸与安装
地毯尺寸可定制（常见范围：长200–1600mm × 宽200–1000mm），通过 铝合金压边 固定于地面，防止移位；边缘预留线槽便于布线，确保信号稳定。
四、 安装与维护要点
1. 科学布局避免防护盲区
- 地毯宽度需≥750mm（依据ISO 13855），防止操作员跨步越过；
- 地毯外缘至危险源距离按公式计算： S ≥ 1600 × T + 750 （T为系统响应总时间），确保停机早于人体接触危险。
2. 故障诊断与生命周期管理
控制器持续监测地毯阻抗（需<40Ω），定期清洁表面油污及碎屑，防止误触发或失效。
五、 性能验证与合规性
- 动态响应测试 ：系统总停机时间（含地毯触发+控制器处理+机械制动）需≤409ms（实测案例），否则需调整地毯位置或升级制动器；
- 认证标准 ：需通过CE认证，符合EN 1760-1（压敏防护装置）、EN ISO 13856-2（压敏边技术要求）等标准。
总结
安全地毯在轮胎成型机中通过 分区联动控制、高等级冗余设计、耐候材料应用及科学布局 ，解决了高速运动部件的撞击防护难题。其核心价值在于平衡了操作灵活性与安全可靠性——既允许必要的人工干预，又确保误入危险区时毫秒级响应停机。未来优化方向包括集成AI行为预测算法、开发耐高温（>100℃）新型复合材料，以适应轮胎硫化等高温环节的防护需求。
